فیوژن فیبر نوری
اجرای فیوژن فیبر نوری با تجهیزات به روز در تهران و سایر شهر ها
فیوژن فیبر نوری یکی از پیشرفته ترین و دقیق ترین روش های اتصال فیبرهای نوری است. در این روش با استفاده از حرارت کنترل شده، دو سر فیبر به صورت دائمی با حداقل تلفات سیگنال به هم متصل میشوند. این اتصال باعث میشود کیفیت انتقال داده ها حداکثر شده و پایداری شبکه تضمین شود.
فیوژن فیبر نوری چیست؟
(Fusion Splicing) فرآیندی است که در آن دو رشته فیبر نوری با استفاده از دستگاه فیوژن (فیوژن اسپلایسر) به هم جوش داده میشوند. این روش بهترین راه برای اتصال فیبرهاست، زیرا تلفات کم، اتصال پایدار و مقاومت بالا در برابر عوامل محیطی را ایجاد میکند.
انواع فیوژن و کاربرد های آن
یکی از مهمترین روشهای اتصال دو فیبر نوری است که با استفاده از حرارت، تلفات سیگنال را به حداقل میرساند. این روش در مقایسه با سایر روشهای اتصال، مانند مکانیکی اسپلایسینگ، از کیفیت و دوام بالاتری برخوردار است. در این مقاله، انواع فیوژن فیبر نوری، مزایا و کاربردهای آن را بررسی میکنیم.
1. فیوژن فیبر نوری تک حالته (Single-Mode Fusion Splicing)
تک حالته برای اتصال فیبرهای Single-Mode (SM) استفاده میشود. این نوع فیبرها برای انتقال دادهها در مسافتهای طولانی و با پهنای باند بالا کاربرد دارند. دستگاههای فیوژن مخصوص فیبرهای تک حالته، دقت بالایی در تراز کردن هسته فیبر دارند تا تلفات سیگنال به کمترین میزان ممکن برسد.
کاربردهای فیوژن تک حالته:
شبکههای مخابراتی دوربرد
مراکز داده (Data Centers)
شبکههای فیبر نوری شهری (FTTH)
2. فیوژن فیبر نوری چند حالته (Multi-Mode Fusion Splicing)
چند حالته مخصوص اتصال فیبرهای Multi-Mode (MM) است. این فیبرها معمولاً در مسافتهای کوتاهتر و با پهنای باند بالا استفاده میشوند. دستگاههای فیوژن چند حالته نیاز به دقت کمتری نسبت به نوع تک حالته دارند، اما همچنان کیفیت اتصال باید حفظ شود.
کاربردهای فیوژن چند حالته:
اتصالات داخلی در دیتاسنترها
3. فیوژن فیبر نوری روبان (Ribbon Fusion Splicing)

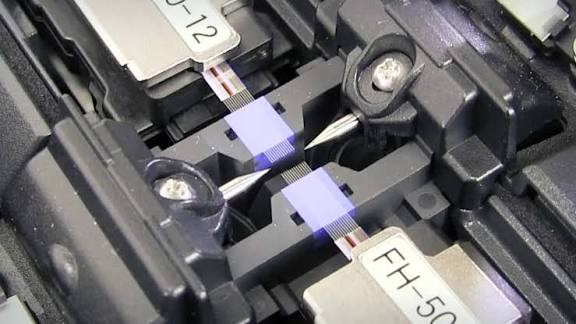

در این روش، چندین فیبر نوری به صورت همزمان و در قالب یک روبان به یکدیگر متصل میشوند. این تکنیک سرعت اجرای پروژههای بزرگ را افزایش میدهد و برای شبکههای با تراکم بالا مناسب است.
کاربردهای فیوژن روبان:
شبکههای backbone فیبر نوری
- پروژه های زیر ساخت اینترنتی بزرگ
خدمات فیوژن فیبر نوری

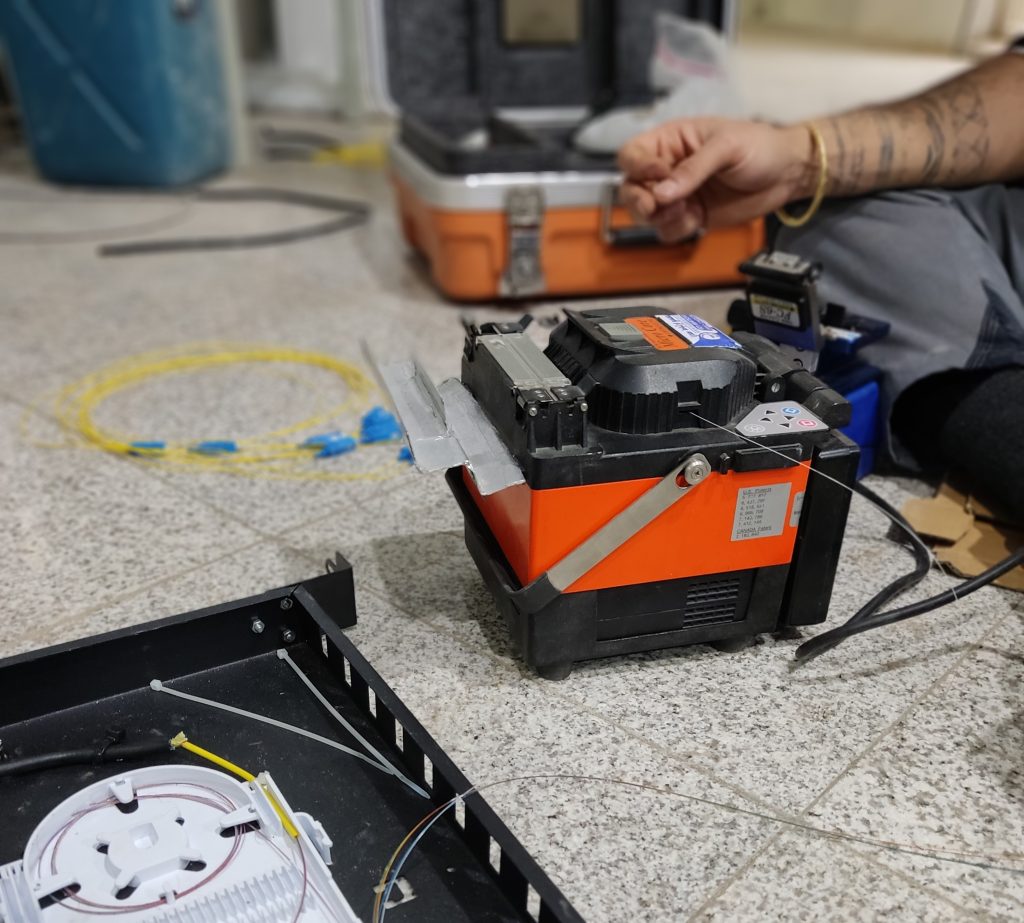

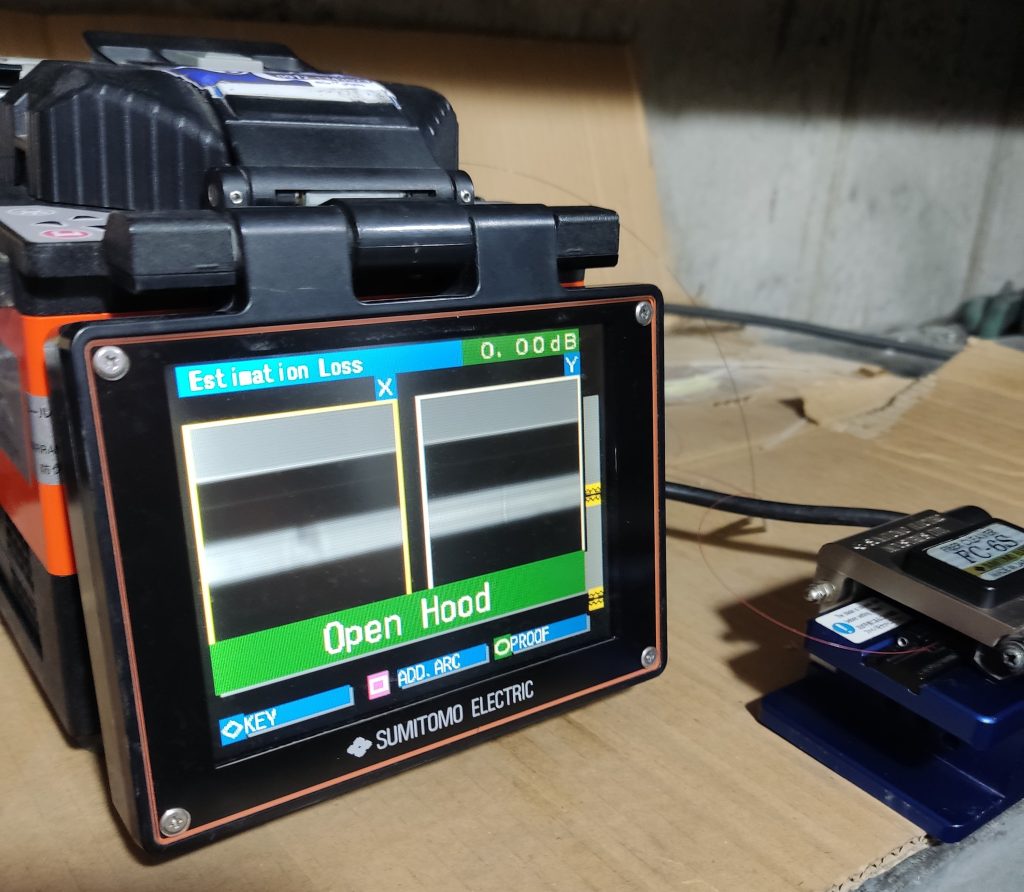

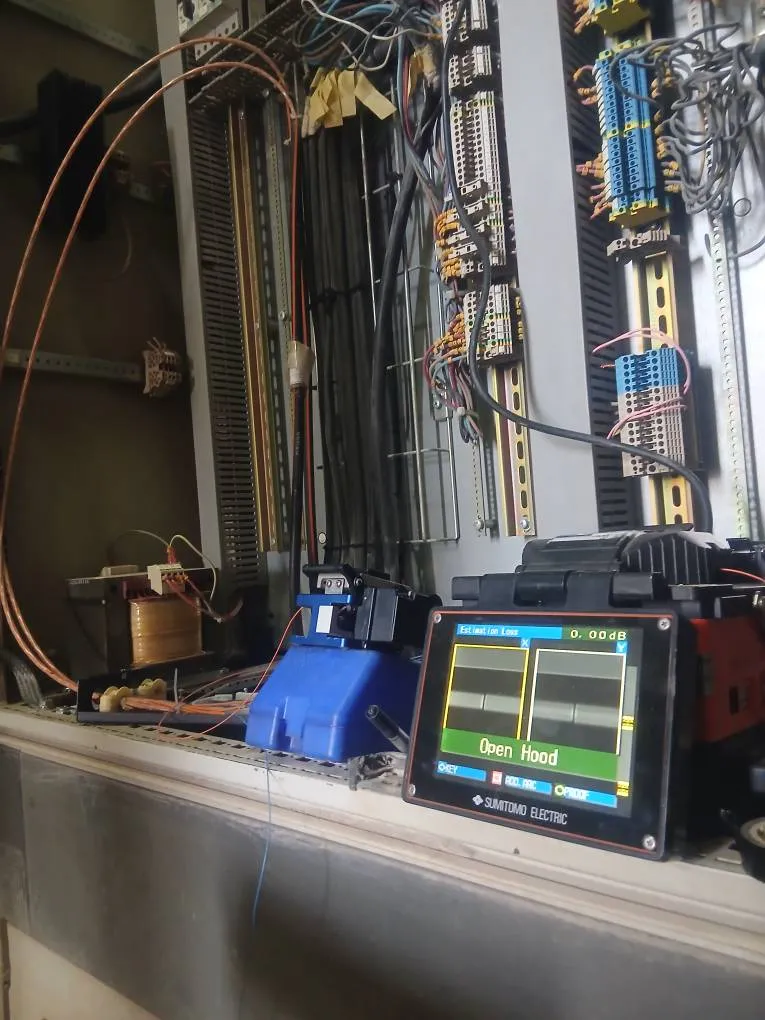

فیوژن با دقت 0/00 مطابق عکس
آموزش فیوژن فیبر نوری

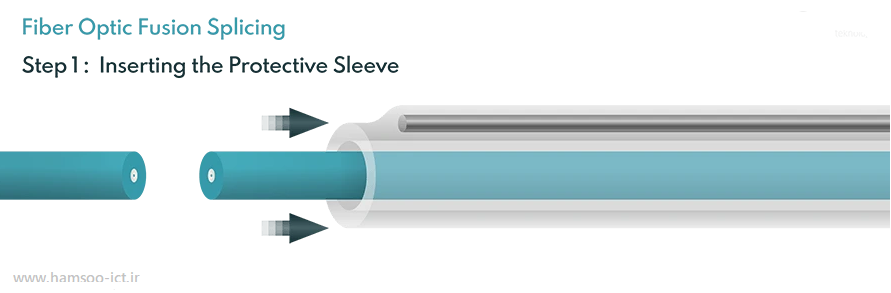

۱. یکی از سرهای فیبر را داخل روکش محافظ اتصال (Splice Protective Sleeve) قرار دهید.
اگرچه محافظت از محل اتصال فیوژن آخرین مرحله این فرآیند است، اما تکنسین نباید فراموش کند که قبل از انجام فیوژن، روکش حرارتی محافظ (Heat Shrink Protection Sleeve) را از یک سمت روی فیبر وارد کند.
این روکش محافظ معمولاً یک لوله توخالی و یکپارچه است که فقط از انتهای فیبر میتوان آن را عبور داد و پس از انجام اتصال فیوژن، دیگر امکان قرار دادن آن روی فیبر وجود ندارد.
همچنین، محل انجام اتصال باید کاملاً تمیز باشد و دستگاه فیوژن روی یک سطح ثابت و بدون لرزش قرار گرفته باشد.

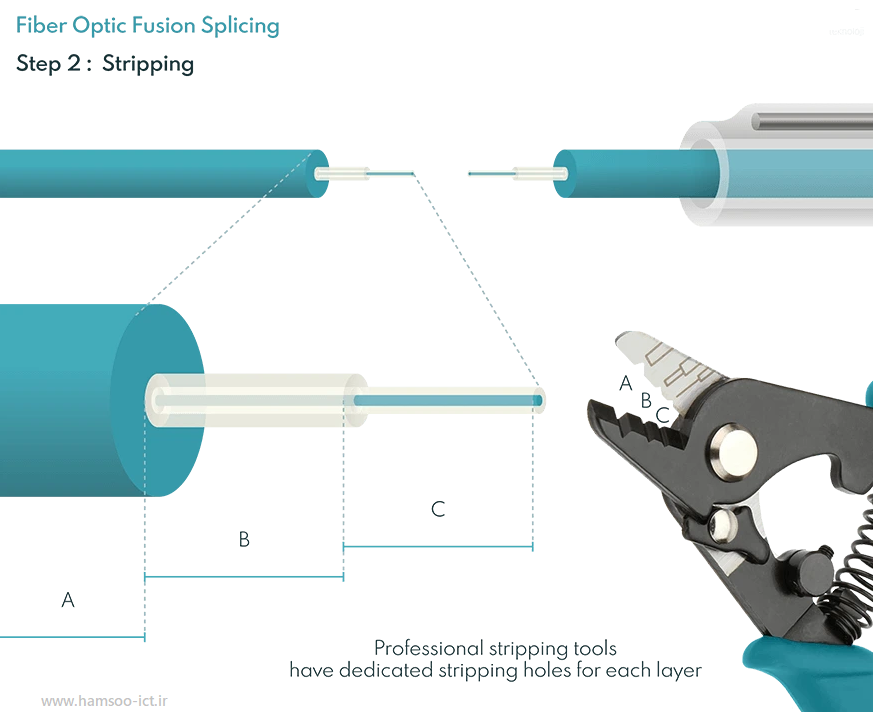

۲. لایههای پوششی (Buffer Coating) فیبر را با دقت جدا کنید.
برای اینکه دو سر فیبر نوری به وسیله فیوژن به هم متصل شوند، باید لایههای پوششی آنها تا رسیدن به لایه کلدینگ (Cladding) برداشته شوند؛ زیرا تنها هسته (Core) و کلدینگ فیبر قابلیت ذوب شدن و اتصال به یکدیگر را دارند و تمام لایههای بافر و پوششهای محافظ باید حذف شوند.
برای این کار، ابزارهای مخصوص استریپ کردن فیبر نوری وجود دارد که معمولاً دارای شیارهای جداگانه برای برداشتن بافر ۲۵۰ میکرونی (250 μm Buffer)، بافر محکم (Tight Buffer) و سایر پوششها و روکشهای محافظ هستند.
هرچه یک تکنسین بیشتر تمرین کند، میتواند این لایهها را با دقت بیشتر و تنها با یک حرکت روان برای هر لایه جدا کند.
دستگاه فیوژن نیز دستورالعمل مربوط به طول مناسب استریپ کردن هر لایه را مشخص میکند. همچنین برخی دستگاهها دارای نگهدارندههای جداشدنی فیبر (Detachable Fiber Holders) هستند که کار با فیبر را آسانتر میکنند؛ بهویژه هنگام کار با کابل ریبون (Ribbon Cable) که شامل چندین فیبر است و میتوان آنها را بهطور همزمان فیوژن کرد.

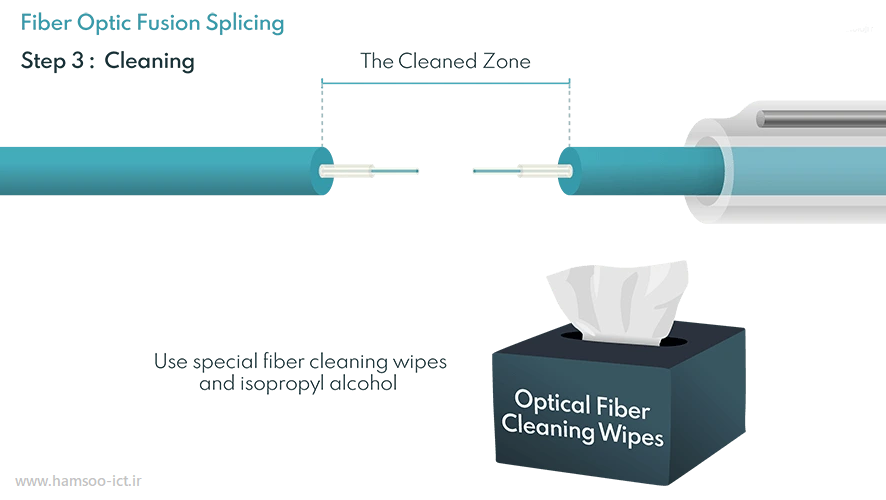

۳. باقیمانده ذرات پوشش را از روی فیبر تمیز کنید.
ابزار استریپر ممکن است پس از جدا کردن لایههای بافر و پوشش، مقداری ذرات یا بقایای این لایهها را روی فیبر باقی بگذارد.
این ذرات را میتوان بهراحتی با استفاده از الکل ایزوپروپیل (Isopropyl Alcohol یا IPA) و دستمالهای مخصوص تمیزکننده فیبر نوری پاک کرد.
توجه داشته باشید که دستمالهای معمولی ممکن است باعث ایجاد خراش روی سطح جانبی فیبر شوند؛ بنابراین باید از دستمالهای مخصوص فیبر استفاده شود.
همچنین نیازی نیست انتهای فیبر را بیش از حد تمیز کنید، زیرا در مرحله بعد، سر فیبر با استفاده از کلیور (Cleaver) برش داده میشود و یک سطح انتهایی کاملاً جدید و صاف ایجاد خواهد شد.

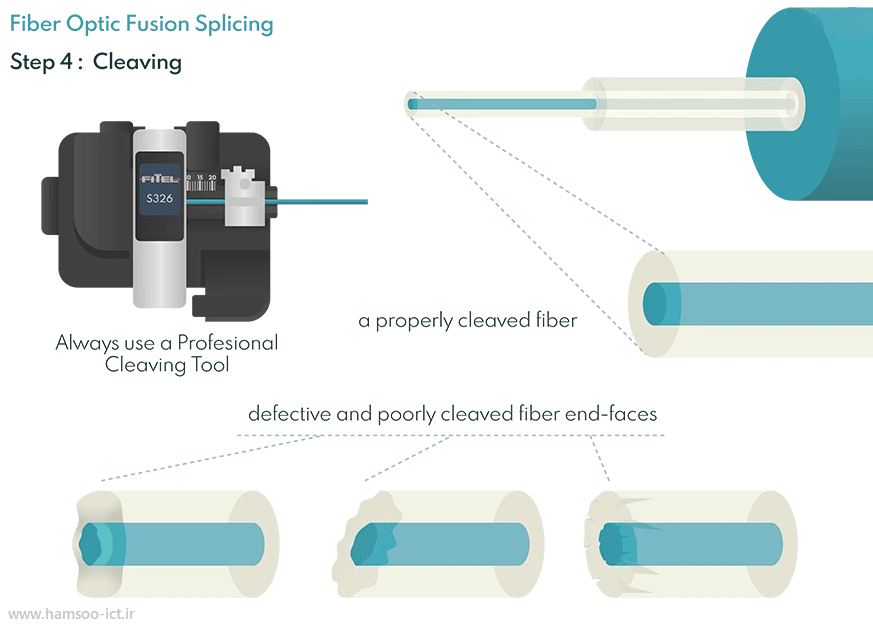

۴. انتهای فیبرها را با زاویه دقیق ۹۰ درجه برش دهید.
دستگاه فیوژن معمولاً همراه با یک کلیور (Fiber Cleaver) سازگار عرضه میشود. کلیور ابزاری است که سر فیبر نوری را با زاویه دقیق ۹۰ درجه برش میدهد.
فیبر نوری را هرگز نباید با سیمچین، قیچی یا هر ابزار برش معمولی قطع کرد؛ زیرا در این صورت سطح انتهایی فیبر تغییر شکل داده و ناهموار میشود که پس از انجام فیوژن، باعث افت سیگنال (Signal Loss) و افزایش تلفات اتصال خواهد شد.
برای کابلهای ریبون (Ribbon Fiber Cables) نیز کلیورهای مخصوصی وجود دارد که به گونهای طراحی شدهاند تا بهطور همزمان تا ۱۲ فیبر یا حتی بیشتر را با دقت بالا برش دهند.
نکته فنی:
کیفیت برش (Cleave Quality) یکی از مهمترین عوامل موفقیت در فیوژن است. اگر زاویه برش دقیقاً ۹۰ درجه نباشد یا سطح برش لبپریدگی، ترک یا آلودگی داشته باشد، دستگاه فیوژن ممکن است خطا (Error) بدهد یا اتصال با تلفات (Loss) بالا و استحکام پایین ایجاد شود.
۵. فیبرها را در دستگاه فیوژن بهدرستی قرار داده و ثابت کنید.

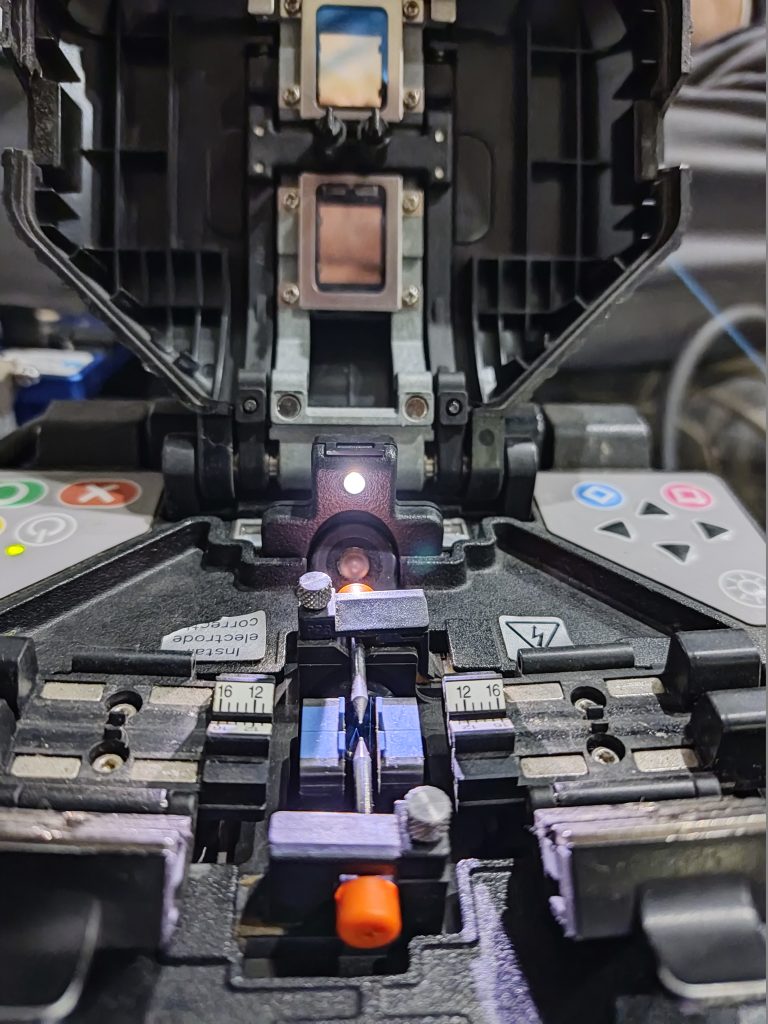

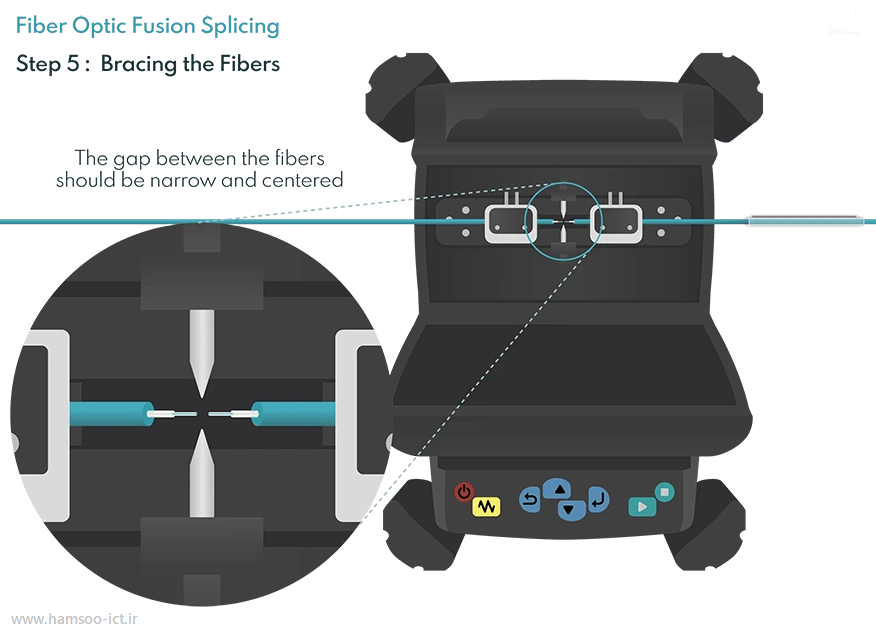

دو سر فیبرهای آمادهشده را در شیارهای مخصوص دستگاه فیوژن قرار دهید و اطمینان حاصل کنید که فاصله بین دو سر فیبر بسیار کم بوده و محل اتصال دقیقاً در مرکز بین الکترودهای دستگاه قرار گرفته باشد.
دستگاههای فیوژن معمولاً دارای هولدرهای جداشدنی (Detachable Holders) یا گیرههای ثابت (Fixed Clamps) هستند که فیبرها را محکم در جای خود نگه میدارند و باعث میشوند این مرحله با دقت و بهصورت تکرارپذیر انجام شود.
اگر از دستگاه فیوژن مخصوص فیبر ریبون (Ribbon Fusion Splicer) استفاده میکنید، دستگاه دارای راهنماهای بسیار ظریف (Fiber Guides) است که فیبرها را در یک راستا نگه میدارند و فاصله بین آنها را بهطور یکنواخت حفظ میکنند.
نکته فنی:

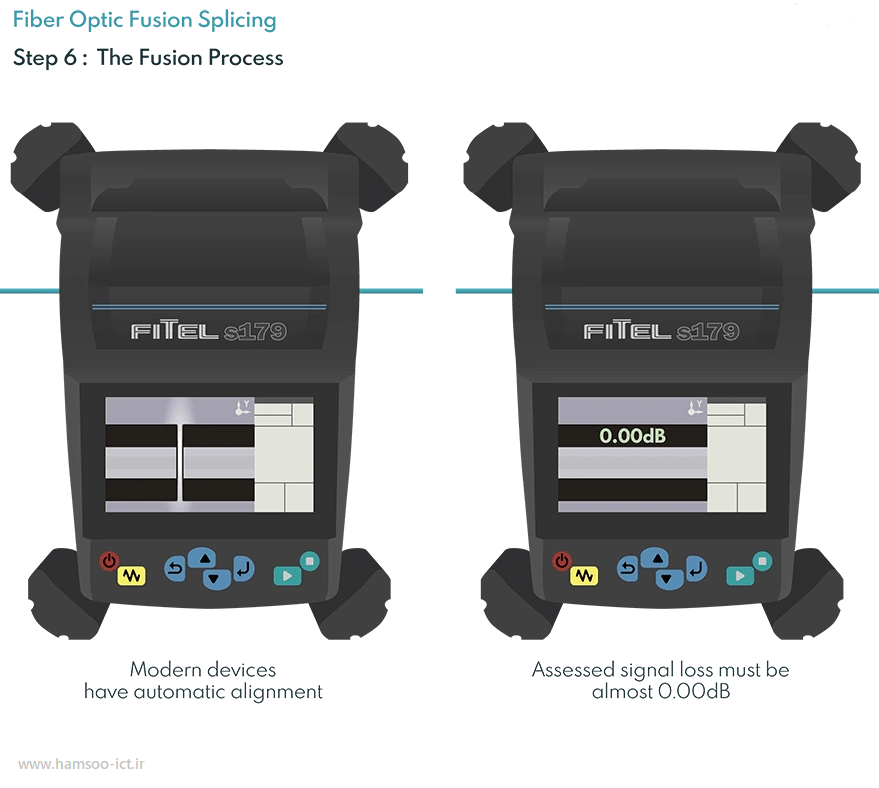

در این مرحله، همراستا بودن (Alignment) دو سر فیبر اهمیت بسیار زیادی دارد. حتی جابهجایی چند میکرونی میتواند باعث افزایش تلفات اتصال (Splice Loss) شود. به همین دلیل، دستگاههای فیوژن مدرن با استفاده از دوربینهای بزرگنمایی و موتورهای دقیق، موقعیت دو سر فیبر را قبل از ایجاد قوس الکتریکی بهصورت خودکار تنظیم میکنند.

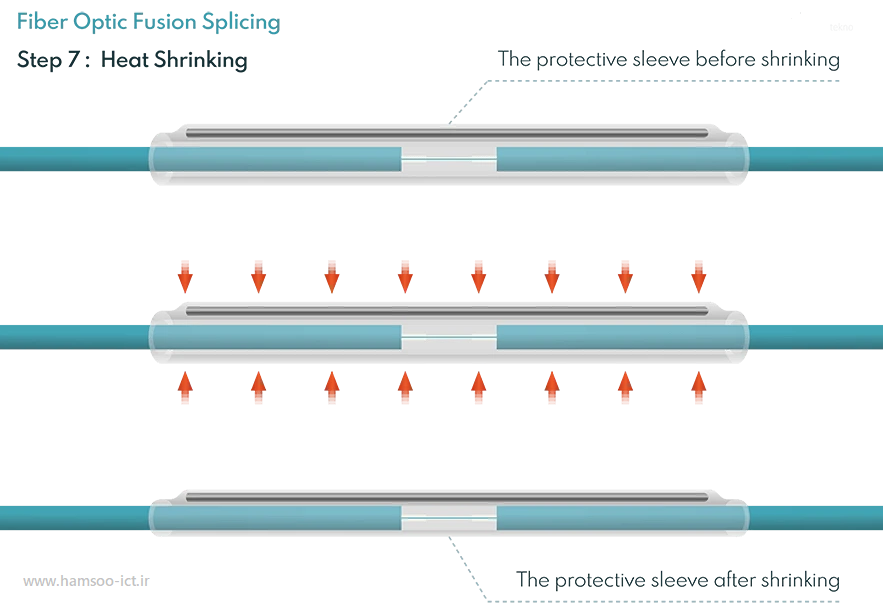

۷. روکش محافظ را با حرارت روی محل اتصال جمع (Heat Shrink) کنید.

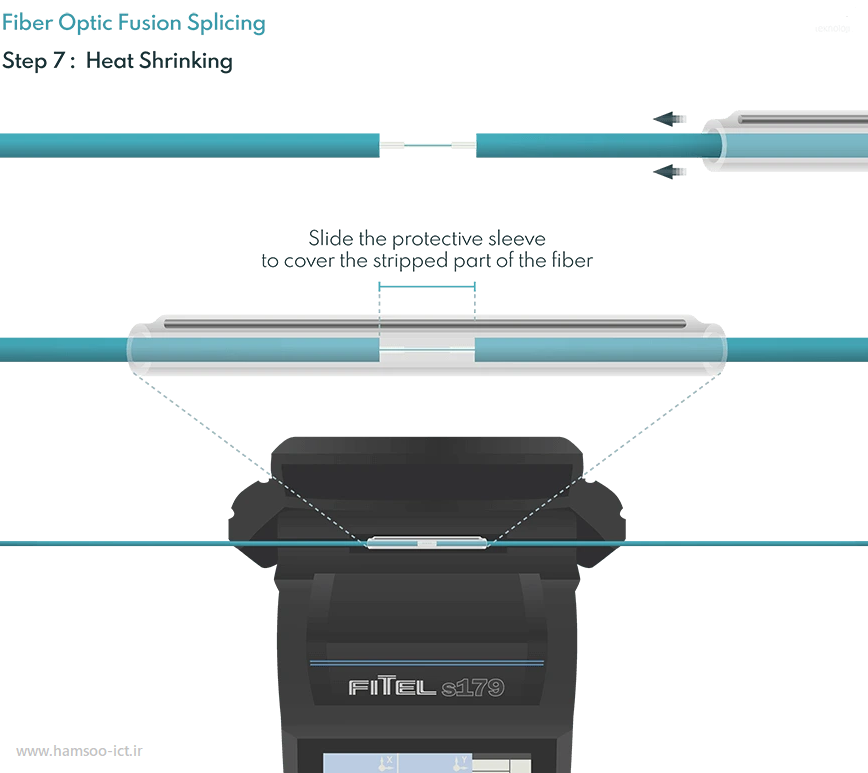

در آخرین مرحله، روکش محافظ حرارتی (Heat Shrink Protective Sleeve) که از قبل روی یکی از سرهای فیبر قرار داده بودید، روی محل اتصال فیوژن (Splice) منتقل کنید.
هنگام انجام این کار، باید فیبر را از سمتی که روکش روی آن قرار دارد نگه دارید و روکش را بهآرامی به سمت مرکز و محل اتصال هدایت کنید.
هرگز فیبر را از سمت مقابل نگیرید و روکش را به سمت دست خود نکشید؛ زیرا حرکت کششی روکش میتواند به محل اتصال فیوژن فشار وارد کند و باعث آسیب دیدن یا حتی شکستن آن شود.
پس از قرار گرفتن روکش در محل مناسب، آن را داخل هیتر (Heater) دستگاه فیوژن قرار دهید تا با حرارت، روکش جمع شود و اتصال را بهطور کامل محافظت کند.
نکته فنی:
روکش حرارتی معمولاً از یک لوله پلیالفین قابل جمعشدن با حرارت به همراه یک میله تقویتکننده (معمولاً از جنس استیل) تشکیل شده است. پس از گرم شدن، روکش به فیبر میچسبد و میله داخلی از محل اتصال در برابر خمشدگی، کشش و ضربه محافظت میکند. پس از اتمام فرآیند Heat Shrink نیز بهتر است چند ثانیه صبر کنید تا روکش خنک شود، سپس فیبر را جابهجا کنید تا از آسیب به محل اتصال جلوگیری شود.
پس از اینکه روکش محافظ بهطور کامل محل لختشده و اتصالیافته (Splice) فیبر را پوشاند، میتوانید فیبر و روکش را داخل شیار مخصوص هیتر (Heat-Shrinking Slot) دستگاه قرار دهید و فرآیند گرم کردن روکش را آغاز کنید.
دستگاه پس از پایان عملیات گرمایش با صدای بوق اعلام میکند که فرآیند کامل شده است. در این مرحله، روکش حرارتی کاملاً جمع شده و بهطور محکم دور محل اتصال فیبر میچسبد.
با اتمام این مرحله، عملیات فیوژن (Fusion Splicing) فیبر نوری به پایان رسیده است.
نکته فنی:
پس از شنیدن بوق پایان کار، بهتر است چند ثانیه صبر کنید تا روکش و محل اتصال کمی خنک شوند. سپس فیبر را با احتیاط از هیتر خارج کرده و در سینی نگهدارنده فیوژن (Splice Tray) داخل مفصل یا پچپنل قرار دهید تا از خمشدگی، فشار یا آسیب مکانیکی به محل اتصال جلوگیری شود. این آخرین مرحله از فرآیند فیوژن است و اتصال اکنون آماده تست و بهرهبرداری خواهد بود.
مزایا
✅ اتصال با کمترین تلفات (کمتر از ۰٫۱ دسیبل)
✅ مقاومت بالا در برابر نویز و تداخل
✅ طول عمر زیاد و اتصال دائمی
✅ مناسب برای شبکههای پرسرعت مانند FTTH و دیتاسنترها
✅ کاهش هزینههای نگهداری در بلندمدت
خدمات فیوژن فیبر نوری
شرکت همسو ارتباط صدرا با بهرهگیری از تجهیزات پیشرفته و نیروی متخصص، خدمات را با بالاترین کیفیت ارائه میدهد. این شرکت با رعایت استانداردهای بینالمللی، اتصالات پایدار و کممصرف را برای پروژههای مخابراتی و شبکههای نوری تضمین میکند.
چرا همسو ارتباط صدرا؟
🔹 استفاده از دستگاههای فیوژن مدرن
🔹 تیم فنی مجرب و آموزشدیده
🔹 پشتیبانی فنی و خدمات پس از فروش مطمئن
🔹 انجام پروژههای بزرگ مخابراتی و شبکههای نوری
